一、MDC磁感應位移傳感器概述：

MDC系列磁感應位移傳感器可用于非接觸式的位移和距離測量及軸和齒輪轉速測量等，其原理是將電感式傳感器與磁式傳感器的優點相結合，以磁鐵作為檢測目標，固定在測量對象上，磁鐵的移動會改變傳感器內線圈的磁流變化，由于相互抵消的物理效應，線圈感應的信號強弱與磁鐵的距離遠近會產生線性關系。傳感器通過檢測被測物體上固定磁鐵的位移變化，即可輸出連續線性信號。也可通過改變使用不同強度的磁鐵，來改變傳感器的測量范圍。

磁感應位移傳感器有一個明顯的優勢是可透過非鐵磁性材料（如不銹鋼、鋁、銅）檢測磁鐵位置，可在封閉系統或帶防護外殼的應用中傳感器與磁鐵分開安裝，避免直接接觸污染或機械損傷，適用于灰塵、油污、化學物質及食品級環境。

磁感應位移傳感器相較于感應式傳感器即使在測量范圍的末端靈敏度仍可保持在較高水平，是替代開關元件的理 想選擇，用戶可以根據需要從連續的模擬信號中生成任意數量的開關點。無需進行復雜的機械調整來設定切換點。

安裝方式多樣化，因該傳感器可透過非鐵磁性材料，在安裝時可以浸入非鐵磁性物體中安裝、與物體平齊安裝或突出安裝則都不會影響測量精度。

安裝極其簡便，傳感器在線性區域無需校準，使用之前只需將傳感器和磁鐵對齊來設置零點即可，短時間內即可投入使用。磁鐵可以以軸向或側面方式安裝，在幾毫米的偏移量下不會影響特性曲線，較大偏移量則會影響到線性度和斜率。特別是在安裝空間受限的情況下，側向安裝提供了一種節省空間的替代方案。

二、MDC磁感應位移傳感器結構類型：

標準外殼：M18/M30不銹鋼螺紋殼體（IP68），或扁平塑料外殼（輕量化安裝）。

非標定制：根據安裝空間、復雜工況等需求靈活設計。

該系列以高可靠性、低維護成本和環境適應性，成為復雜工業場景中位移測量的優 先解決方案。

三、MDC磁感應位移傳感器應用領域：

●工業自動化

●機械制造

●特種環境

●封閉系統

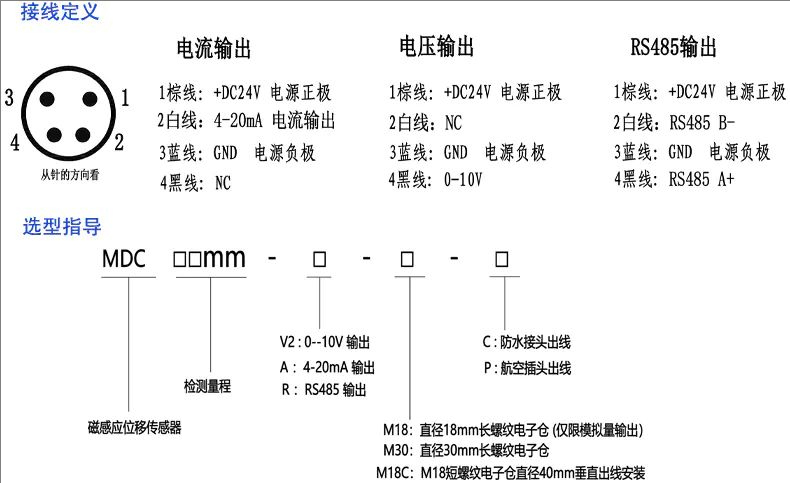

四、MDC磁感應位移傳感器技術參數、接線定義及選型指導：

產品型號	MDC10mm-X-X-X	MDC20mm-X-X-X	MDC30mm-X-X-X	MDC40mm-X-X-X	MDC50mm-X-X-X
測量量程	10mm	20mm	30mm	40mm	50mm
分辨率	0.05%FS / RS485:16bit
重復性	≤±0.05%FS
線性度	≤±2%FS
溫度漂移	≤300ppm FSO/K
工作電壓	12～30VDC
頻率響應(-3dB)	1000Hz
zui大工作電流	電壓＜20mA；電流＜40mA；RS485<35mA
輸出方式	0-10V/4-20mA/RS485
磁體溫度	默認zui大工作溫度：80℃；可定制高溫磁體250℃
工作溫度	-20°C～+80°C
儲藏溫度	-40°C～+85°C
防護等級	IP67，其它等級可定制

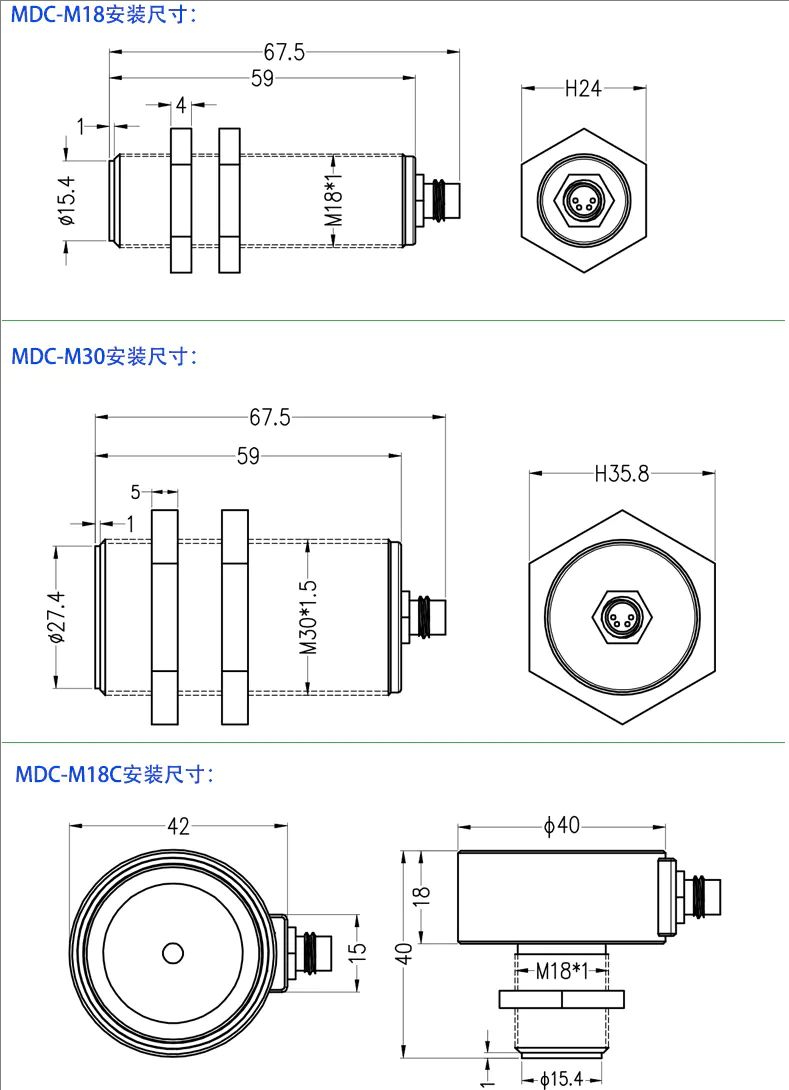

五、MDC磁感應位移傳感器安裝尺寸：

六、MDC磁感應位移傳感器注意事項：

●傳感器為磁性傳感器，安裝的固定部件及所使用的螺絲必須是非鐵磁性的。

●鐵磁性材料以及傳感器測量區域內存在的磁場都會影響傳感器的性能。

●傳感器使用時，工作環境不應該有強烈的電磁干擾。

●傳感器在進行設置零點調整前，請先確保傳感器已正常工作至少15分鐘。

●多個傳感器安裝，為互不影響到傳感器的精度，請以傳感器為圓心，其他傳感器的磁鐵距離圓心請保持半徑8倍于量程范圍之外。
